Décharge incomplète des déviateurs de charrue à convoyeur ? 3 causes profondes et solutions de qualité industrielle

Dans le domaine de la manutention en vrac, les déflecteurs de convoyeurs inefficaces érodent directement les bénéfices opérationnels. Quand uninverseur de charrue à convoyeurne parvient pas à se dégager proprement, les fines résiduelles sur la courroie de retour déclenchent un report en arrière et un grave désalignement, entraînant une accumulation de matériaux et une usure accélérée autour de la poulie de courbure arrière. Si votre équipe élimine constamment les déversements sous les points de rejet, votre système souffre probablement de ces trois défauts courants.

A. Tableau de diagnostic rapide

Avant de plonger dans des détails spécifiques, vous pouvez utiliser le tableau ci-dessous pour faire correspondre rapidement les symptômes sur place avec leurs causes profondes les plus probables :

B.3 Causes profondes d'une décharge incomplète deDéviateurs de charrue à convoyeur

1. Pression de la lame de charrue insuffisante ou inégale

· Les déflecteurs de charrue de convoyeur s'appuient sur une pression descendante précise et continue pour maintenir un contact optimal avec la bande transporteuse en mouvement. Au fil du temps, les ressorts mécaniques souffrent de fatigue ou les actionneurs pneumatiques/hydrauliques subissent de légères chutes de pression.

· Si la pression tombe trop bas, le flux de matériaux à grande vitesse soulèvera la lame de la charrue, permettant ainsi aux fines et aux matériaux très humides de s'échapper sous la plinthe de la lame.

2. Mauvaise sélection du matériau du grattoir et déformation par usure

· L'utilisation de revêtements ou de lames en caoutchouc bas de gamme pour réduire les coûts initiaux est l'une des principales causes d'un nettoyage inefficace des matériaux.

· Le caoutchouc standard durcit et perd son élasticité dans les environnements à basse température, et il est très sujet à une usure inégale lors de la manipulation de matériaux très abrasifs comme le charbon ou le minerai de fer. Une fois que le bord du grattoir perd sa rectitude, une étanchéité parfaite avec la bande devient impossible à réaliser.

3. Défaillance du système d'aplatissement de la courroie (rouleaux de transition)

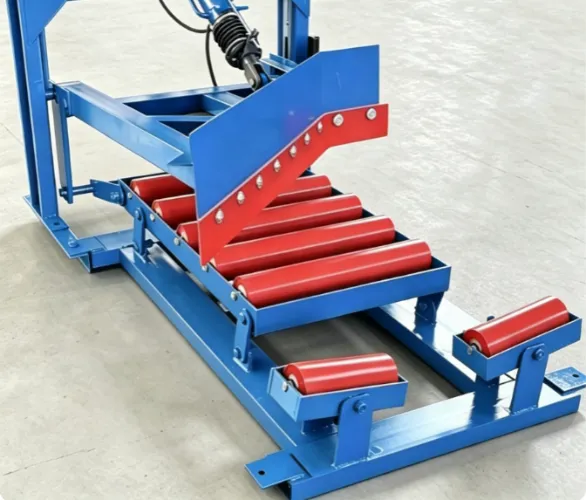

· Les bandes transporteuses conservent naturellement un profil en auge lorsqu'elles passent sur des ensembles de rouleaux en auge. Pour uninverseur de charrue à convoyeurpour obtenir une décharge propre, la bande doit être transformée en un profil complètement plat au point de décharge.

· Si les rouleaux plats ou le lit d'aplatissement au point de déchargement sont mal alignés ou usés, la courroie s'affaissera légèrement sous la lourde charge du matériau, créant un espace irrémédiable en « V » entre la courroie et la lame de charrue.

C.Comment dépanner et résoudre le problème : étapes de maintenance systématique

Pour restaurer votre déviateur de charrue à convoyeur à une efficacité maximale et obtenir une décharge propre, suivez cette procédure structurée :

Étape 1 : Inspection structurelle — Inspectez et aplatissez le profil de la courroie

Assurez-vous que le lit de levage mécanique ou les rouleaux d'aplatissement sont complètement engagés. Le tapis transporteur doit rester parfaitement plat sur toute la zone de déchargement pour éliminer tout espace géométrique. Si des rouleaux affaissés, mal alignés ou grippés sont identifiés, remplacez-les ou réalignez-les immédiatement.

Étape 2 : Optimisation des matériaux — Mise à niveau vers des lames en polyuréthane (PU) haute performance

· Remplacez les grattoirs en caoutchouc traditionnels par des lames segmentées en polyuréthane (PU). Il est recommandé de sélectionner du polyuréthane haute performance avec une dureté comprise entre Shore 85A et 90A.

· Cette dureté spécifique garantit une résistance à l'usure exceptionnelle tout en conservant une flexibilité suffisante pour éviter d'endommager la surface de la bande transporteuse. Dans les environnements miniers intensifs, sa durée de vie est généralement de 3 à 5 fois supérieure à celle du caoutchouc traditionnel.

Étape 3 : Réglage précis de la pression – Calibrer le système de tension et d'amortissement de sécurité

Ajustez la tension du ressort ou la pression de l'actionneur pneumatique pour garantir une force descendante uniforme sur la courroie.

💡Point clé technique :

· Lors de l'étalonnage de la pression, vérifiez simultanément le type d'épissure de la bande transporteuse. Si des attaches de ceinture mécaniques (épissures non vulcanisées) sont utilisées sur site, il est fortement recommandé d'intégrer un module de dérivation automatique ou d'amortissement résilient dans le mécanisme de tension.

· Cela évite que la lame de la charrue n'impacte violemment les fixations mécaniques, ce qui pourrait provoquer un écaillage de la lame ou une déchirure catastrophique de la courroie.

D. Éradiquer la déflexion des décharges grâce à la conception structurelle

1.Lors de la manipulation de capacités élevées (supérieures à 800 t/h) ou de gros matériaux en morceaux sur des lignes de convoyeur, standard simple facedéflecteurs de charrue à convoyeursont très sujets à la déformation en torsion en raison d'un impact important sur un seul côté du matériau, conduisant à une usure asymétrique.

2. Dans de tels scénarios, la mise à niveau vers une conception de charrue en V bidirectionnelle robuste est le choix optimal. Il répartit uniformément le flux de matériaux des deux côtés du convoyeur, équilibrant les forces d'impact latérales pour réduire considérablement la déformation structurelle du mécanisme de labour. Cela garantit une décharge propre et « zéro résiduel », même dans des conditions de fonctionnement intensives.
