Pourquoi les câbles métalliques des récepteurs gravitaires horizontaux HGTU se cassent fréquemment ? Analyse des causes profondes et liste de contrôle pratique

2026-07-08 0 Laissez-moi un message

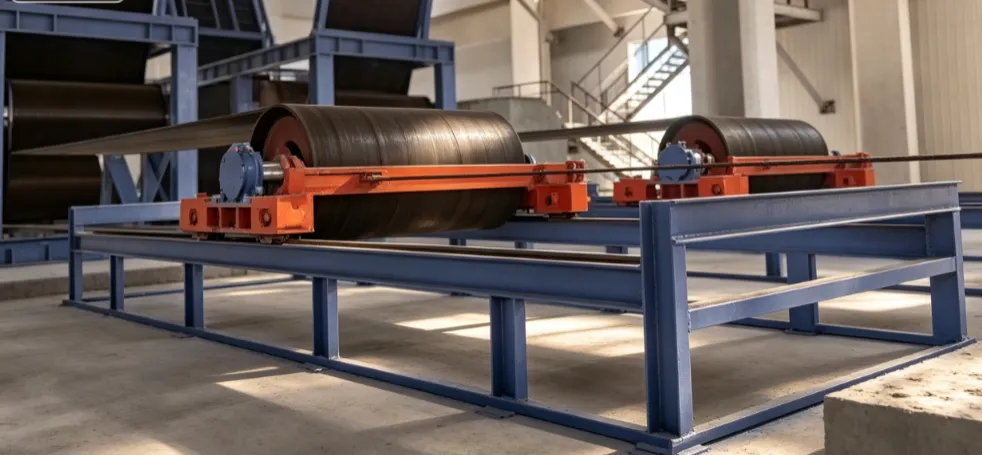

Horizontal Gravity Take-up (HGTU)

Dans les systèmes de manutention de matériaux en vrac à usage intensif, une rupture soudaine d'un câble métallique sur unPrise en charge de la gravité horizontale (HGTU)est extrêmement dangereux. La chute inattendue d'un contrepoids pesant plusieurs tonnes entraîne non seulement des temps d'arrêt imprévus coûteux, mais présente également des risques catastrophiques pour la sécurité. Pourquoi ces câbles métalliques se cassent-ils si fréquemment ? Vous trouverez ci-dessous les 7 principales causes de panne et une liste de contrôle pratique de dépannage sur site.

A.7 Principales causes de défaillance des câbles métalliques sur les attaches gravitaires horizontales (HGTU)

1. Échec de fatigue en flexion

Le câble métallique duPrise en charge de la gravité horizontale (HGTU)est soumis à des contraintes alternées complexes lors de son passage répété sur les poulies pendant le fonctionnement.

Remarque : Les fils centraux internes s’usent généralement plus rapidement que les brins externes. Cette dégradation se produit en profondeur dans la structure, la rendant hautement dissimulée lors des inspections de surface de base.

2. Rapport de diamètre sous-optimal entre la poulie et la corde (rapport D/d)

Les normes d'ingénierie mondiales (telles que CEMA) précisent que le rapport entre le diamètre primitif de la poulie et le diamètre nominal du câble (D/d) doit être d'au moins 20 : 1 à 40 : 1. Des réas sous-dimensionnés forcent le câble métallique dans un rayon excessivement serré, accélérant ainsi la fatigue en flexion à un rythme exponentiel.

3. Facteur de sécurité insuffisant et anomalies de tension

Le facteur de sécurité en traction des câbles de réception sur les convoyeurs de manutention de matériaux en vrac ne doit jamais être inférieur à 5,5. À l’inverse, une tension insuffisante provoque un mou de la courroie lors du démarrage ou de l’arrêt, générant des charges de choc dynamiques massives qui cassent le câble.

4. Usure mécanique et abrasion interne

Frottement dur et continu entre le câble métallique duPrise en charge de la gravité horizontale (HGTU)et les rainures de poulie usées ou les poulies déflectrices mal alignées réduisent régulièrement la section transversale métallique et compromettent sa capacité de charge globale.

5.Corrosion dans les environnements difficiles

Dans les environnements miniers humides, à ciel ouvert ou chimiquement agressifs, l’humidité et les éléments corrosifs provoquent une corrosion par piqûre sur la surface métallique. Cela réduit non seulement la surface portante, mais crée également de graves points de concentration de contraintes qui accélèrent la fissuration par fatigue.

6. Lubrification inadéquate

Sans application régulière de lubrifiants pour câbles métalliques à haute pénétration, les fils d'acier internes subissent un frottement sec important sous charge, créant une chaleur localisée intense, des micro-soudures et une dégradation rapide du câble.

7. Charges de choc sévères et fréquentes

Les démarrages brusques du convoyeur, les séquences de freinage d’urgence ou le blocage soudain des matériaux dans les goulottes génèrent des tensions maximales instantanées. Ces charges de choc transitoires peuvent facilement se multiplier au-delà de la résistance à la rupture réelle duPrise en charge de la gravité horizontale (HGTU)câble métallique.

B. Liste de contrôle sur site de l'ingénieur de maintenance

Article d'inspection	Norme industrielle et spécifications techniques	Importance et objectif
Inspection périodique complète	Inspection combinée visuelle et tactile	Concentrez-vous sur les fils cassés, la corrosion par piqûres et les déformations localisées pour éviter une rupture soudaine du câble.
Mesure de perte de diamètre extérieur	10 %Perte réelle du diamètre d'usure < 10 %	Selon la norme ISO 4309, le câble doit être remplacé immédiatement si la réduction du diamètre est ≥ 10 %
Vérification du diamètre de la poulie	Rapport D/d ≥ 20:1 (30:1 recommandé)	L'augmentation du diamètre de la poulie peut prolonger considérablement la durée de vie du câble métallique
Validation du facteur de sécurité	Facteur de sécurité ≥ 5,5	Garantit que la résistance vérifiée du câble métallique satisfait au fonctionnement normal ainsi qu'aux conditions de démarrage et d'arrêt
Mise en œuvre de la lubrification standard	Graisse spécialisée pour câbles métalliques à haute pénétration	Minimise la friction interne et scelle l’humidité. La lubrification est une tâche de maintenance essentielle
Inspection des poulies et de la goulotte de guidage	Inspecter l'usure et le désalignement des rainures	La déformation de la rainure (telle que l'usure en forme de V) pincera le câble métallique, entraînant une usure excentrique accélérée
Surveillance du chariot récepteur	Assurez-vous que la voie de déplacement est complètement exempte de tout blocage mécanique	Le blocage mécanique forcera directement le câble métallique à supporter plusieurs fois sa charge de conception
Etablissement des Logs Opérationnels	Enregistrez les dates d'installation, la progression du nombre de fils cassés et les intervalles de remplacement.	Permet à l’équipe technique d’identifier les modèles cycliques et de mettre en œuvre une maintenance prédictive

C. Conclusion et recommandations des experts

1. Défaillance fréquente du câble métalliquePrise en charge de la gravité horizontale (HGTU)est rarement le résultat d'un accident aléatoire. Il s'agit généralement du résultat combiné d'une sélection initiale inappropriée (telle que des poulies sous-dimensionnées et un facteur de sécurité insuffisant) et d'un manque d'entretien de routine approprié.
2. En tant que fabricant professionnel profondément spécialisé dans les convoyeurs miniers et les composants de base de grande capacité et robustes, Baoding Ruileier Conveyor Equipment Manufacturing Co., Ltd. se consacre à l'optimisation des systèmes de réception pour les clients miniers mondiaux. Nous fournissons :

· Vérification des contraintes du système de tension et évaluation de la fatigue

· Sélection et correspondance à haute compatibilité de

câbles métalliques et composants de réa

·Consultation technique sur le cycle de vie complet de la mise en tension

Assemblage de l'appareil

Si votre convoyeur rencontre des problèmes de rupture de câble métallique, veuillez contacter leRui Le'erÉquipe de service technique internationale pour une évaluation technique gratuite et des solutions personnalisées.
